Ising Model examples

Creating chemical short-range order

Negative correlation

>>> import numpy as np
>>> import xarray as xr
>>> from javelin.structure import Structure
>>> from javelin.energies import IsingEnergy
>>> from javelin.modifier import SwapOccupancy
>>> from javelin.fourier import Fourier
>>> from javelin.mc import MC
>>> n=128
>>> structure = Structure(symbols=np.random.choice(['Na','Cl'],n**2), positions=[(0., 0., 0.)]*n**2, unitcell=5)
>>> structure.reindex([n,n,1,1])
>>> e1 = IsingEnergy(11,17,J=0.5)
>>> nl = structure.get_neighbors()[0,-1]
>>> mc = MC()
>>> mc.add_modifier(SwapOccupancy(0))
>>> mc.temperature = 1
>>> mc.cycles = 50
>>> mc.add_target(nl, e1)
>>> out = mc.run(structure)  # doctest: +SKIP
>>> f=Fourier()
>>> f.grid.bins = 200, 200, 1
>>> f.grid.r1 = -3,3
>>> f.grid.r2 = -3,3
>>> f.lots = 8,8,1
>>> f.number_of_lots = 256
>>> f.average = True
>>> results=f.calc(out)  # doctest: +SKIP
>>> # plot
>>> fig, axs = plt.subplots(2, 1, figsize=(6.4,9.6))  # doctest: +SKIP
>>> xr.DataArray.from_series(out.atoms.Z).plot(ax=axs[0])  # doctest: +SKIP
>>> results.plot(ax=axs[1])  # doctest: +SKIP

(Source code, png, hires.png, pdf)

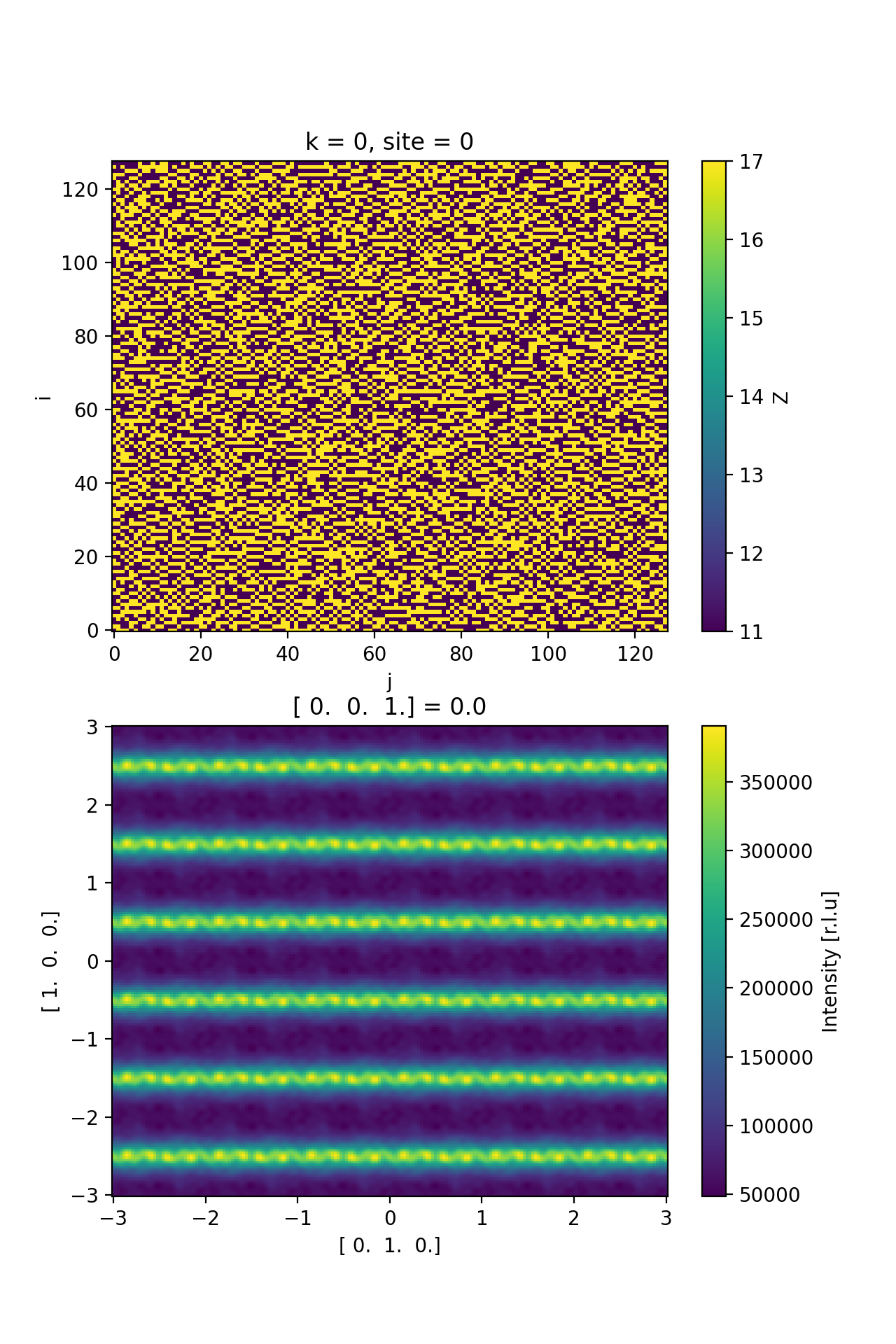

../_images/ising-1.png

Positive correlation

>>> import numpy as np
>>> import xarray as xr
>>> from javelin.structure import Structure
>>> from javelin.energies import IsingEnergy
>>> from javelin.modifier import SwapOccupancy
>>> from javelin.fourier import Fourier
>>> from javelin.mc import MC
>>>
>>> n=100
>>> structure = Structure(symbols=np.random.choice(['Na','Cl'],n**2), positions=[(0., 0., 0.)]*n**2, unitcell=5)
>>> structure.reindex([n,n,1,1])
>>> e1 = IsingEnergy(11,17,J=-0.5)
>>> nl = structure.get_neighbors()[0,-1]
>>> mc = MC()
>>> mc.add_modifier(SwapOccupancy(0))
>>> mc.temperature = 1
>>> mc.cycles = 50
>>> mc.add_target(nl, e1)
>>> out = mc.run(structure)  # doctest: +SKIP
>>> f=Fourier()
>>> f.grid.bins = 121,121,1
>>> f.grid.r1 = -3,3
>>> f.grid.r2 = -3,3
>>> f.average = True
>>> results=f.calc(out)  # doctest: +SKIP
>>> # plot
>>> fig, axs = plt.subplots(2, 1, figsize=(6.4,9.6))  # doctest: +SKIP
>>> xr.DataArray.from_series(out.atoms.Z).plot(ax=axs[0])  # doctest: +SKIP
>>> results.plot(ax=axs[1])  # doctest: +SKIP

(Source code, png, hires.png, pdf)

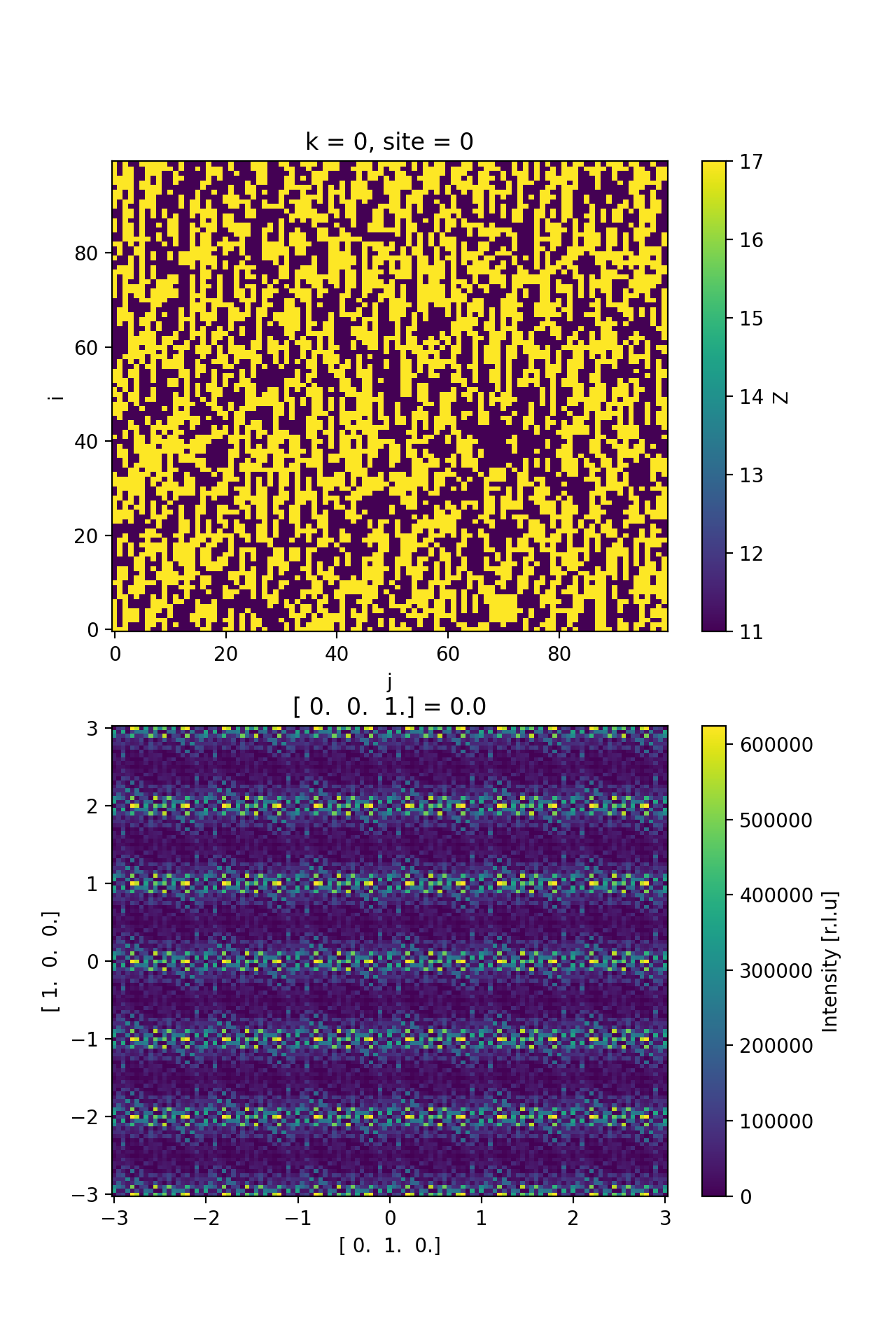

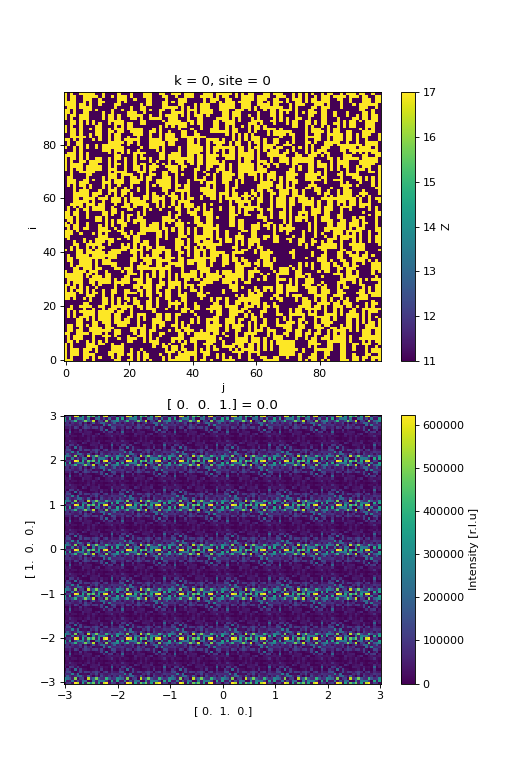

../_images/ising-2.png

Getting a desired correlation

>>> import numpy as np
>>> import xarray as xr
>>> from javelin.structure import Structure
>>> from javelin.energies import IsingEnergy
>>> from javelin.modifier import SwapOccupancy
>>> from javelin.fourier import Fourier
>>> from javelin.mc import MC
>>>
>>> n=100
>>> structure = Structure(symbols=np.random.choice(['Na','Cl'],n**2), positions=[(0., 0., 0.)]*n**2, unitcell=5)
>>> structure.reindex([n,n,1,1])
>>> e1 = IsingEnergy(11,17,desired_correlation=0.5)
>>> nl1 = structure.get_neighbors()[0,-1]
>>> e2 = IsingEnergy(11,17,desired_correlation=0)
>>> nl2 = structure.get_neighbors(minD=2.99,maxD=3.01)[0,-1]
>>> e3 = IsingEnergy(11,17,desired_correlation=-0.5)
>>> nl3 = structure.get_neighbors()[1,-2]
>>> mc = MC()
>>> mc.add_modifier(SwapOccupancy(0))
>>> mc.temperature = 1
>>> mc.cycles = 50
>>> mc.add_target(nl1, e1)
>>> mc.add_target(nl2, e2)
>>> mc.add_target(nl3, e3)
>>> out = mc.run(structure)  # doctest: +SKIP
>>> f=Fourier()
>>> f.grid.bins = 121,121,1
>>> f.grid.r1 = -3,3
>>> f.grid.r2 = -3,3
>>> f.average = True
>>> results=f.calc(out)  # doctest: +SKIP
>>> # plot
>>> fig, axs = plt.subplots(2, 1, figsize=(6.4,9.6))  # doctest: +SKIP
>>> xr.DataArray.from_series(out.atoms.Z).plot(ax=axs[0])  # doctest: +SKIP
>>> results.plot(ax=axs[1])  # doctest: +SKIP

(Source code, png, hires.png, pdf)

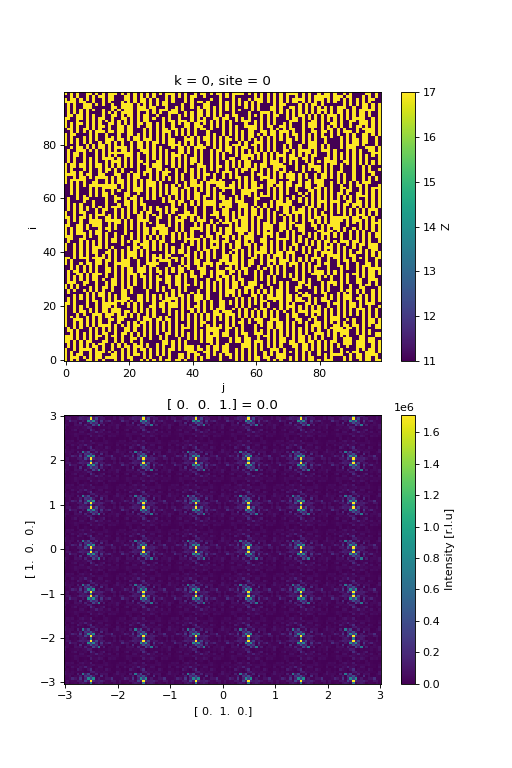

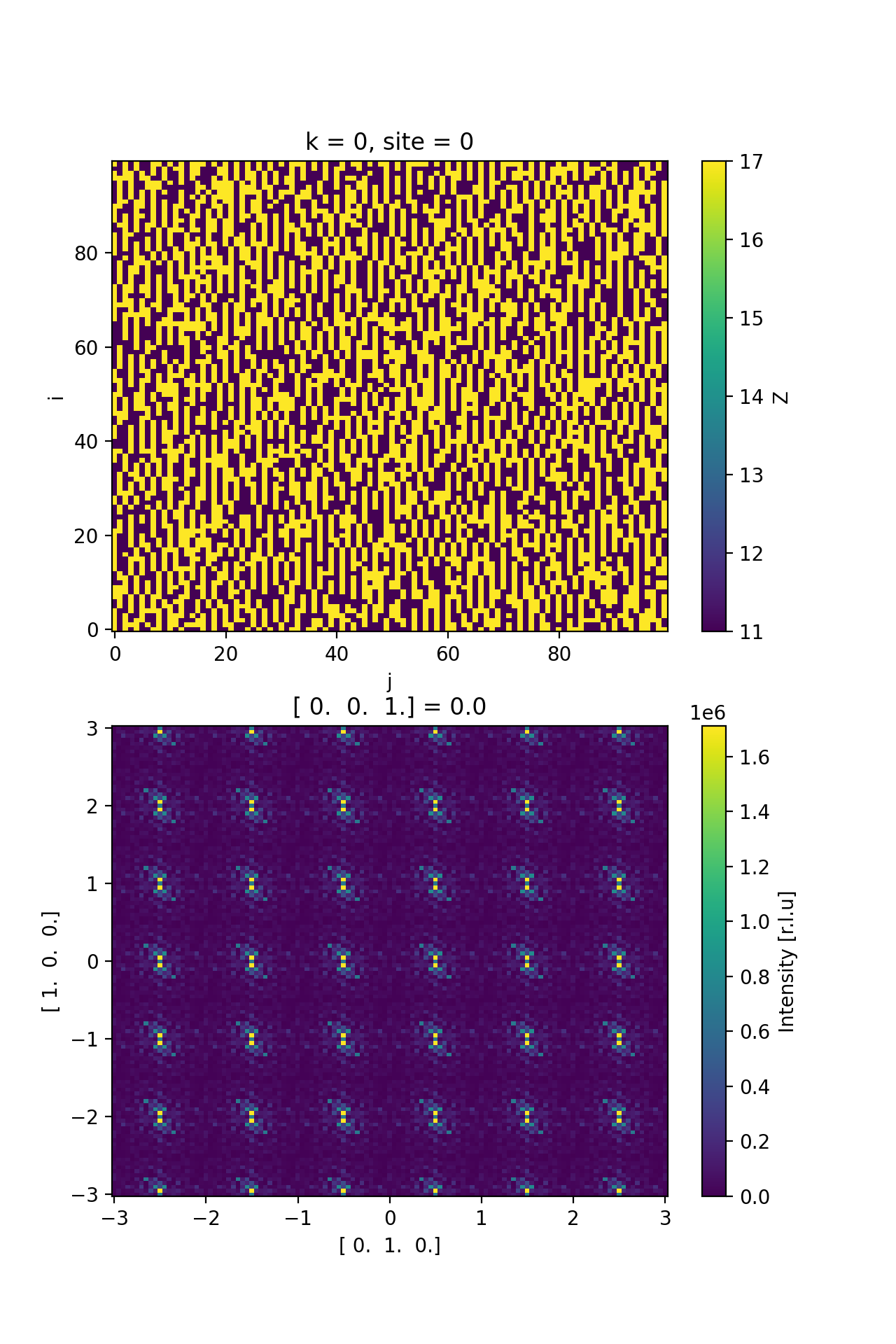

../_images/ising-3.png
